Блок безперебійного живлення з АКБ 8A-7Ah UPS(13138) 13138

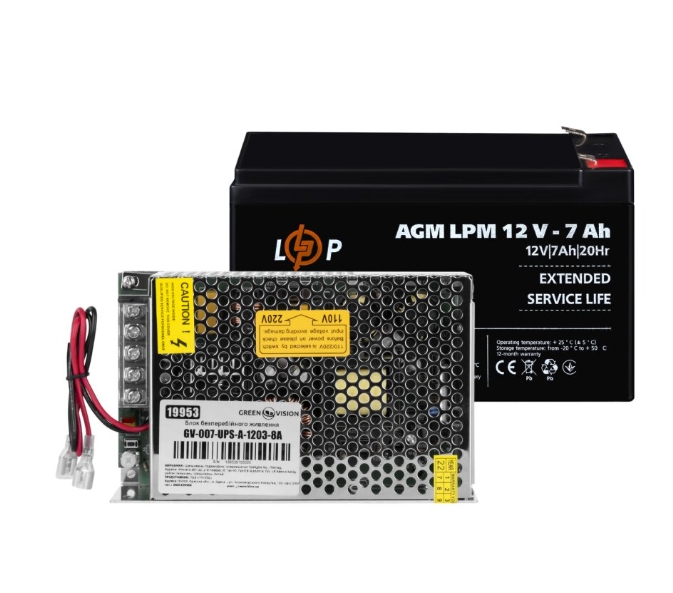

Блок безперебійного живлення з АКБ GV-007-UPS-A-1203-8A-7Ah

Опис

Блок безперебійного живлення (ДБЖ) з АКБ GV-007-UPS-A-1203-8A-7Ah складається з імпульсного блоку живлення, який перетворює вхідну напругу 190-265 V (частота мережі – 50/60 Гц) до параметра DC 12-14 V ±5%, і акумуляторної батареї зовнішнього типу 12 V.

До комплекту входить акумуляторна батарея ємністю 7 Ah. Дроти для підключення обладнання (12V) і живлення (220V) не входять до комплекту.

Застосування

Блоки безперебійного живлення GreenVison застосовуються у:

• Системах відеоспостереження
• Електричних замках та домофонах
• Охоронних системах та сигналізації
• Системах контролю доступу
• Світильниках, світлодіодних стрічках та лампочках з джерелом живлення 12 V
• Інших слаботочних системах 12 V

Особливості

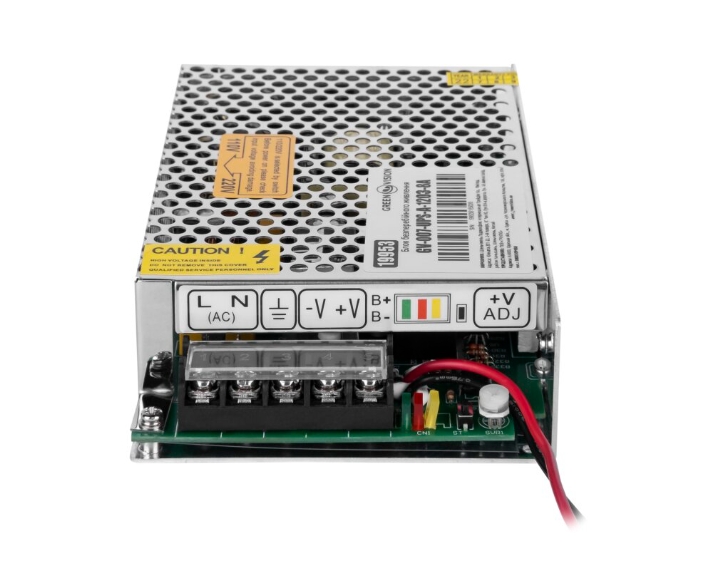

На зовнішній панелі корпусу ДБЖ встановлено світлодіодну індикацію режимів роботи. Безперебійний блок живлення є імпульсним, одноканальним, в алюмінієвому корпусі.

Джерело безперебійного живлення має струм навантаження 8 А. ДБЖ надійно захищено від короткого замикання на виході, перевантажень по струму, а також від перезаряду або передчасного розряду акумуляторної батареї.

Перфорований корпус сірого кольору забезпечує природну вентиляцію, що захищає джерело живлення від перегрівів.

Комплектація

• Блок безперервного живлення GV-007-UPS-A-1203-8A

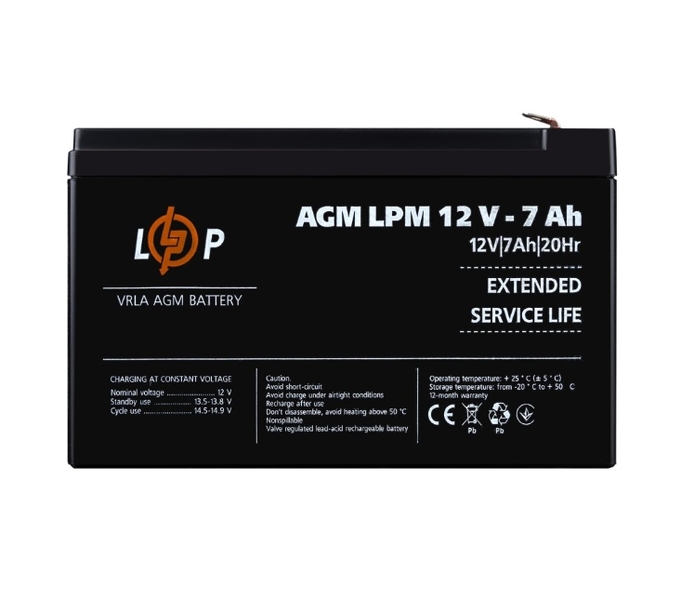

• Акумулятор AGM LPM 12V - 7 Ah

Характеристики

• Тип: блоки безперебійного живлення
• Потужність, W: 100
• Вхідна напруга, V: 190-265
• Вихідна напруга, V: 12-14
• Штатне місце акумуляторної батареї, Ah: 7
• Рекомендована ємність АКБ, Ah: 7 і більше
• Кількість виходів: 1
• Струм, А: 8
• Індикація: є
• Тип індикації: світлодіод (червоний, зелений, жовтий)
• Тип захисту корпусу: IP20
• Тип під'єднання до мережі: гвинтові клеми
• Тип під'єднання споживача: гвинтові клеми
• Захист від короткого замикання: є
• Захист від перевантаження: є
• Захист від перезаряду: є
• Матеріал корпусу: метал
• Живлення: від мережі або батареї
• Робоча температура, °C: -15 ~ +50
• Колір: сірий
• Довжина, мм: 160
• Ширина, мм: 100
• Висота, мм: 40
• Гарантія, міс: 3

Інструкція: Використання Блоку Безперебійного Живлення GV-007-UPS-A-1203-8A-7Ah для Роутера

Крок 1: Підготовка

1. Переконайтеся, що у вас є всі необхідні компоненти:
   • Блок безперебійного живлення GV-007-UPS-A-1203-8A-7Ah
   • Акумуляторна батарея AGM LPM 12V - 7 Ah
   • Роутер
   • Дроти для підключення обладнання (12V)
   • Дроти для підключення до електромережі (220V)

Крок 2: Безпека

1. Відключіть електроживлення. Перед початком робіт переконайтеся, що живлення від електромережі відключено.

2. Підготуйте робочу зону. Забезпечте достатньо місця для роботи та переконайтеся, що немає вологи та пилу, які можуть пошкодити компоненти.

Крок 3: Підключення Блоку Безперебійного Живлення

1. Підключення акумулятора:

   • Встановіть акумуляторну батарею в штатне місце блоку безперебійного живлення.
   • Під'єднайте дроти акумулятора до відповідних клем на ББЖ (плюс до плюса, мінус до мінуса).

2. Підключення до електромережі:

   • За допомогою дротів для підключення до електромережі (220V), з'єднайте ББЖ з розеткою. Використовуйте гвинтові клеми для надійного з'єднання.

Крок 4: Підключення Роутера

1. Підключення живлення роутера:
   • Визначте вихідний роз'єм на ББЖ (12V).
   • Під'єднайте дріт до виходу 12V на ББЖ та до входу живлення роутера.
   • Переконайтеся, що всі з'єднання міцні та надійні.

Крок 5: Перевірка Підключення

1. Перевірка індикації:

   • Увімкніть блок безперебійного живлення.
   • Переконайтеся, що світлодіодні індикатори на ББЖ світяться, що вказує на правильне функціонування (червоний, зелений, жовтий світлодіоди повинні показувати відповідні режими роботи).

2. Перевірка роботи роутера:

   • Увімкніть роутер та перевірте його роботу.
   • Роутер повинен працювати безперебійно як від мережі, так і від акумуляторної батареї у випадку відключення електроенергії.

Крок 6: Завершення

1. Фіксація компонентів:

   • Закріпіть всі дроти та компоненти так, щоб вони не заважали роботі та були захищені від пошкоджень.

2. Тестування:

   • Відключіть електроживлення від мережі та переконайтеся, що роутер продовжує працювати від акумулятора.
   • Підключіть електроживлення назад і переконайтеся, що зарядка акумулятора відбувається належним чином.

Важливі поради

• Регулярно перевіряйте стан акумулятора та його заряд.
• Не допускайте перегріву блоку безперебійного живлення, забезпечте хорошу вентиляцію.
• Читайте та дотримуйтесь всіх вказівок виробника для забезпечення безпечної та ефективної роботи блоку безперебійного живлення та роутера.

Ця інструкція допоможе вам підключити блок безперебійного живлення GV-007-UPS-A-1203-8A-7Ah до роутера для забезпечення безперебійної роботи інтернет-зв’язку навіть при відсутності електропостачання.
